ST3200E мини ръчен OTDR
Технически спецификации
Модел | ST3200E-A | ST3200E-B |
Дължина на вълната | 1550nm ± 20nm | 1310nm / 1550nm ± 20nm |
Тип влакна | G.652 | |
Динамичен обхват | 22dB | 24dB / 22dB |
Сляпа зона на събитие | 3m | |
ATT Сляпа зона | 8m | |
Тестова гама | 500м ~ 64км | |
Продължителност на импулса | 3ns ~ 10us | |
Точност на обхвата | ± (1 м {{1}} Интервал на вземане на проби +0,005 % x Тестово разстояние) | |
Точност на загубите | ± 0,2 dB / dB | |
Примерни точки | 16k〜128k | |
Разделителна способност на пробата | 0.05m~8m | |
Точност на отражение | ± 3dB | |
Хранилище за данни | Вътрешно: ≥600 ； Външно: TF карта | |
Файлов формат | SOR стандартен файлов формат | |
Ниво на лазерна безопасност | Клас II | |
Съединител | FC / UPC (взаимозаменяем SC 、 ST) | |
Други | |
Дисплей | 3,5 инчов цветен LCD |
Захранване | Полимерна Li-батерия: 3.7V, 4000mAh Адаптер: 5VDC, 2A |

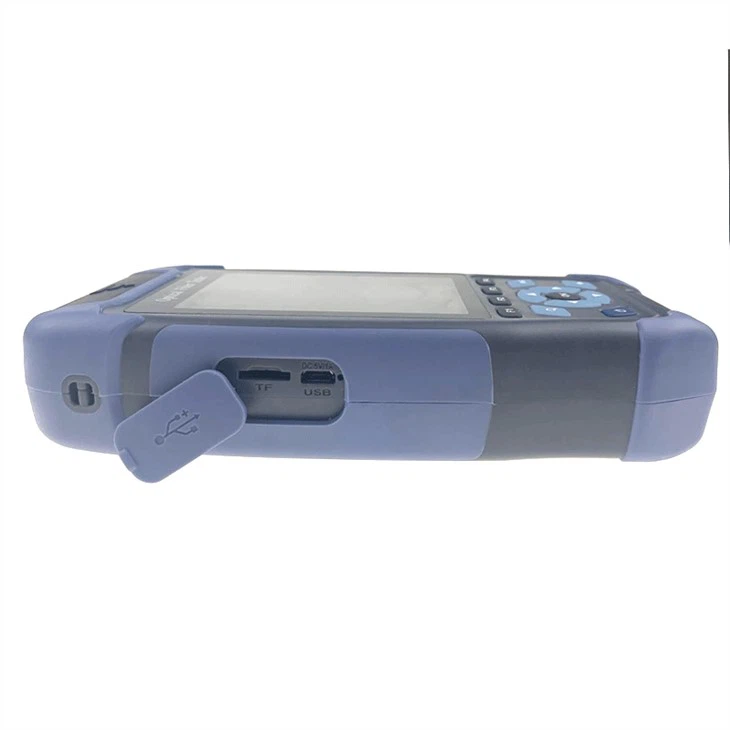

Интерфейс за данни | Микро USB |
Външно хранилище | TF карта |
Buttery Life | Режим на готовност> 20h; измерване на времето:> 12ч |
Работна температура | -10°C 〜+50°C |
Температура на съхранение | -40°C 〜+70°C |
Относителна влажност | 0 95%, без кондензация |
Тегло | ≤350g |
Размер | 173mmx 82mmx37min |
Функции: Синьо, OTDR / Карта на събитията / VFL / RJ45 последователност / RJ45 кабелен тракер (допълнителен детектор за покупка) / RJ45 дължина на линията / фенерче | |
OPM | ||
Обхват на дължината на вълната | 800nm ~ 1700nm | |
Тип интерфейс | Универсална става FC / SC / ST | |
Обхват на изпитване | -50dBm〜+26dBm | |
Несигурност | ±5% | |
Идентификация на честотата | CW / 270/330 / 1k / 2kHz | |
Дължина на вълната на калибриране | 850nm / 980nm / 1300nm / 1310nm / 1490mn / 1550nm / 1625mn / 1650nm | |
LS | ||
LD тип | FP-LD | |
Дължина на вълната | 1550nm ± 20nm | 1310nm / 1550nm ± 20nm |
Изходяща мощност | ≥ -5dBm | |
Честота на модулация | 270/330 / 1k / 2kHz | |
Стабилност | CW, ± 0.5dB / 15min (Тест след 15 минути предварително загряване) | |
Съединител | FC / UPC (взаимозаменяем SC 、 ST) | |
VFL | ||
Дължина на вълната | 650nm ± 20nm | |
Изходяща мощност | ≥10mW | |
Режим | CW / lHz / 2Hz | |
Съединител | FC / SC / ST | |
Измерване на дължината на кабела RJ45 | ||
Тестова гама | 300M | |
Тестовата температура е 25 ° C ± 2 ° C, максималната широчина на импулса; средното време е повече от 3 секунди.
Условията за изпитване на зона за слепи събития са минимален обхват, минимална широчина на импулса, загуба на отражение на крайната повърхност на оптичните влакна (GG gt; 45dB), типична стойност.

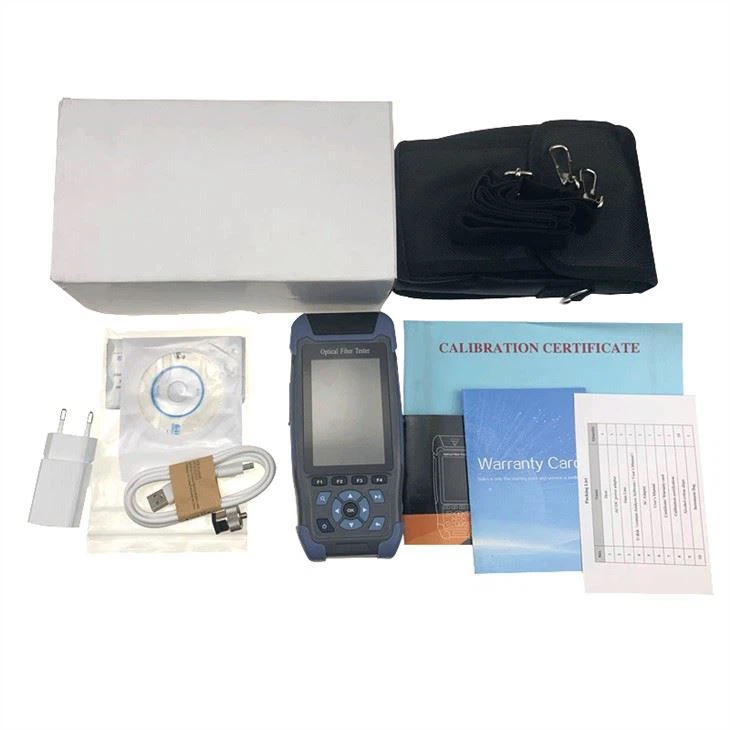

Списък с конфигурация
НЕ. | Име | Количество | Забележки |
1 | Водещ | 1 | Включена батерия |
2 | Адаптер | 1 | |
3 | Линия за данни | 1 | |
4 | CD-ROOM (Софтуер за анализ / Ръководство на потребителя) | 1 | |
5 | Упътване | 1 | |
6 | SC / UPC | 1 | |
7 | Квалификационен сертификат / карта за гаранция на услугата | 1 | |
8 | Сертифициране за калибриране | 1 | |
9 | Почистете парче памук | 10 | |
10 | Инструментална раница | 1 |
Повече за нас:
ЧЗВ:
1. Производител ли сте или търговско дружество?

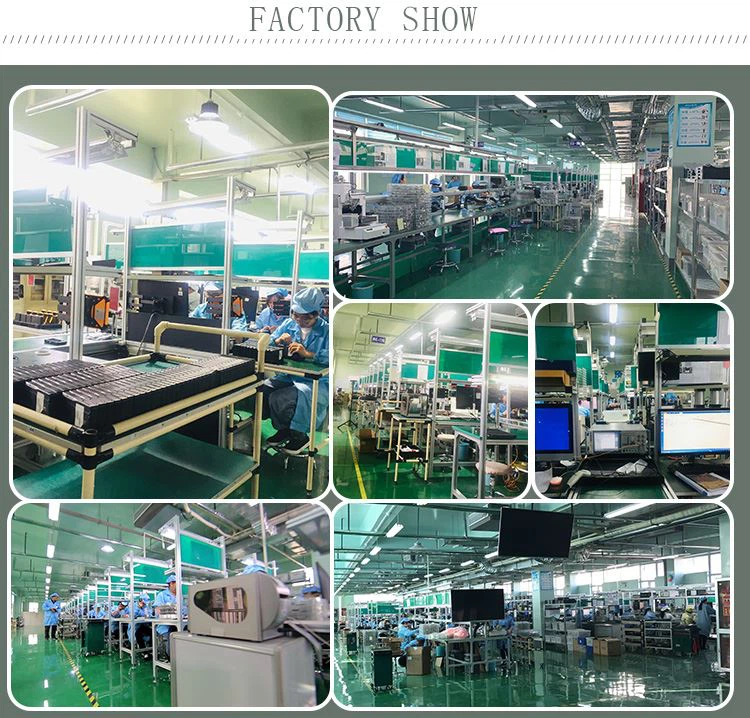

Ние сме производител, специализиран в оптични&усилватели; телекомуникационно тестово поле за повече от 25 години. И добре дошли да посетите нашата фабрика, когато сте на разположение.
