Ръчен мини OTDR с 4,3 инчов сензорен екран

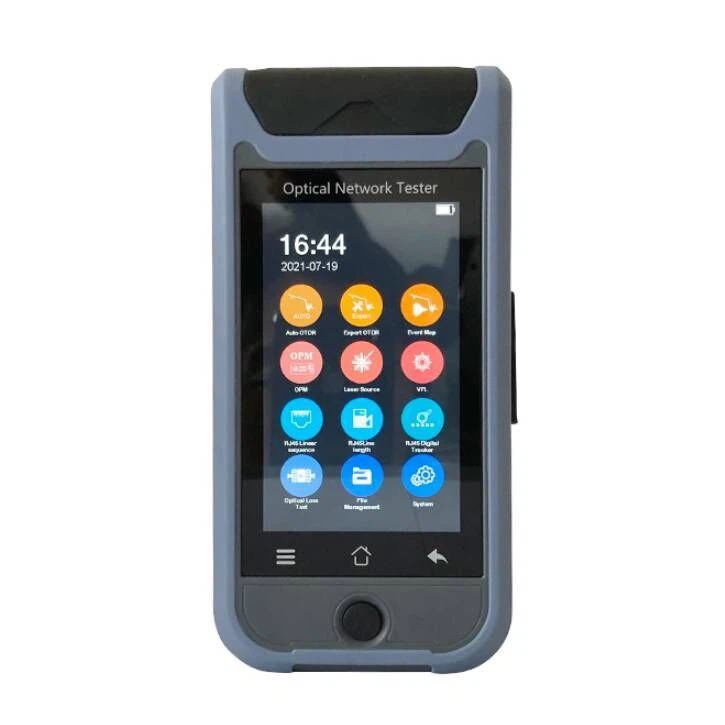

SENTER ST3200F мини ръчен OTDR с 4,3 инчов сензорен екран
ST3200F серия OTDR приема сензорен екран с капацитет 4,3 инча. Той интегрира 12 функции, като автоматичен OTDR, експертен OTDR, карта на събитията, OPM, RJ45 кабелен тракер и"компютърно ниво" управление на файлове, за да отговори на различни изисквания за тестване в различни случаи.
Серията ST3200F се използва за измерване на дължината, загубата, качеството на връзката и други параметри на оптичното влакно. Той се използва широко в FTTX, инженерно строителство на вторична опорна мрежа, тест за поддръжка и авариен ремонт и измерване на производството на оптични влакна и кабели.
Характеристика:
1. Експертен OTDR: Професионално измерване, крива/списък/карта се показват едновременно.
2. Автоматичен OTDR: без сложни настройки, един ключов тест.
3. OPM поддържа CW/270/330/1k/2kHz честотна идентификация.
4. VFL и LS могат да работят във фонов режим, много задачи могат да се управляват едновременно.
5. LS поддържа изходен режим CW/ модулация с регулируема изходна мощност.
6. RJ45 кабелен тракер на цифров радар, по-силна способност против заглушаване.
7. Автоматичен OTDR, експертен OTDR, карта на събитията, OPM, LS, VFL, RJ45 кабелна последователност, RJ45 кабелно проследяване, RJ45 кабелна последователност, дължина на кабела RJ45, откриване на крайна повърхност, тест за оптична загуба на светкавица.
8. RJ45 кабелна последователност, тест за дължина на кабела, до 300m.
9. Заснемане на екрана с едно щракване, лесно за запазване на интерфейса.
10. Подкрепете ILOM.
11. Поддръжка на SC/APC
Спецификация:
OTDR | |||||||
Модел | ST3200F-A | ST3200F-B | ST3200F-C | ST3200F-D | ST3200F-E | ||
Тип | G.652 SM | ||||||
Дължина на вълната | 1310/1550±20nm | 1310/1550±20nm | 1310/1550±20nm | 1625 nm | 1650 nm | ||
Динамичен обхват | 24/22dB 22dB | 26dB/26dB 24 dB | 32/30dB | 22dB | 22dB | ||
Сляпа зона на събитието | 2.5m | ||||||
ATT Blind Zone | 8m | ||||||
Тестова гама | 500м/1км/2км/4км/8км/16км/32км/64км/100км | ||||||
Продължителност на импулса | 3ns/5ns/10ns/20ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1us/2us/3us/5us/8us/10us/20us | ||||||
Точност на обхвата | ± (1m{{1}}Интервал на пробата+0,005% ×Тестово разстояние) | ||||||
Линейност | ≤0,05dB/dB | ||||||
Примерни точки | 16k~128k | ||||||
Примерна резолюция | 0.05m~8m | ||||||
Резолюция на загуба | 0,001 dB | ||||||
Праг на загуба | 0,20 dB | ||||||
Разделителна способност на обхвата | 0.001m | ||||||
Индекс на пречупване | 1.00000-2.00000 | ||||||
Точност на отражение | ±3dB | ||||||
Файлов формат | SOR стандартен файлов формат | ||||||
Анализ на загубите | 4-точков метод /5-точков метод | ||||||
Ниво на лазерна безопасност | Клас II | ||||||
съединител | FC/UPC (Взаимозаменяем SC、ST) Или SC/APC | ||||||
Скорост на обновяване | 3Hz (тип.) | ||||||
Многозадачност | поддържа | ||||||
OPM | LS | Дължина на кабела RJ45 | |||||
Вълнов обхват | 800 nm ~ 1700 nm | Дължина на вълната | Същото и с OTDR | Тестово разстояние | ≥300m | ||
Тестов диапазон: -70~+10dBm/ -50~+26dBm | Тип лазер | FP - LD | други | ||||
Мощност | ≥-5dBm | Дисплей: 4,3 инча 800×480 IPS TFT - LCD Мулти сензорен капацитивен сензорен екран | |||||
Резолюция | 0,01 dB | Стабилност непрекъснато, ±0,5dB/15min (след 15 минути предварително загряване) | |||||
Несигурност | ±5% | FC/UPC (взаимозаменяем SC,ST) | Захранване: AC/DC адаптер Вход: 100V~240V, 50/60Hz, 0.6A Изход: 5v 2A литиева батерия:3.7V,4000mAh | ||||
Идентификация на честотата | CW/270/330/1k/2kH (Използвайте вътрешен LS) | Режим: CW/270Hz/330Hz/1kHz/2kHz | |||||
съединител | Универсален FC/SC/ST | Разпознаване на вълни | поддържа | Работа на батерия | Непрекъснат тест> 12ч | ||
Разпознаване на вълни | поддържа | Тест за оптична загуба | Хранилище за данни | 8GB, ≥20 хиляди криви | |||
VFL | Дължина на вълната | Същото и с ЛС | Интерфейс за данни | USB тип C | |||
Дължина на вълната | 650nm±20nm | IL тест | поддържа | Работна температура | -10°C~+50°C | ||
Изходяща мощност | ≥10mW | RJ45 кабелен тракер | Температура на съхранение | -40°C~+70°C | |||
режим | CW/1Hz/2Hz | режим | Цифрово проследяване | Относителна влажност | 0〜95% без конденз | ||
Конектор FC/UPC (сменяем SC ST) | Разстояние | ≥300m | Тегло | ≤0,5 кг | |||
Ниво на безопасност | Клас III | Поддръжка онлайн/ Проследяване на двойки линии | размер | 173 мм × 109 мм × 45 мм | |||
